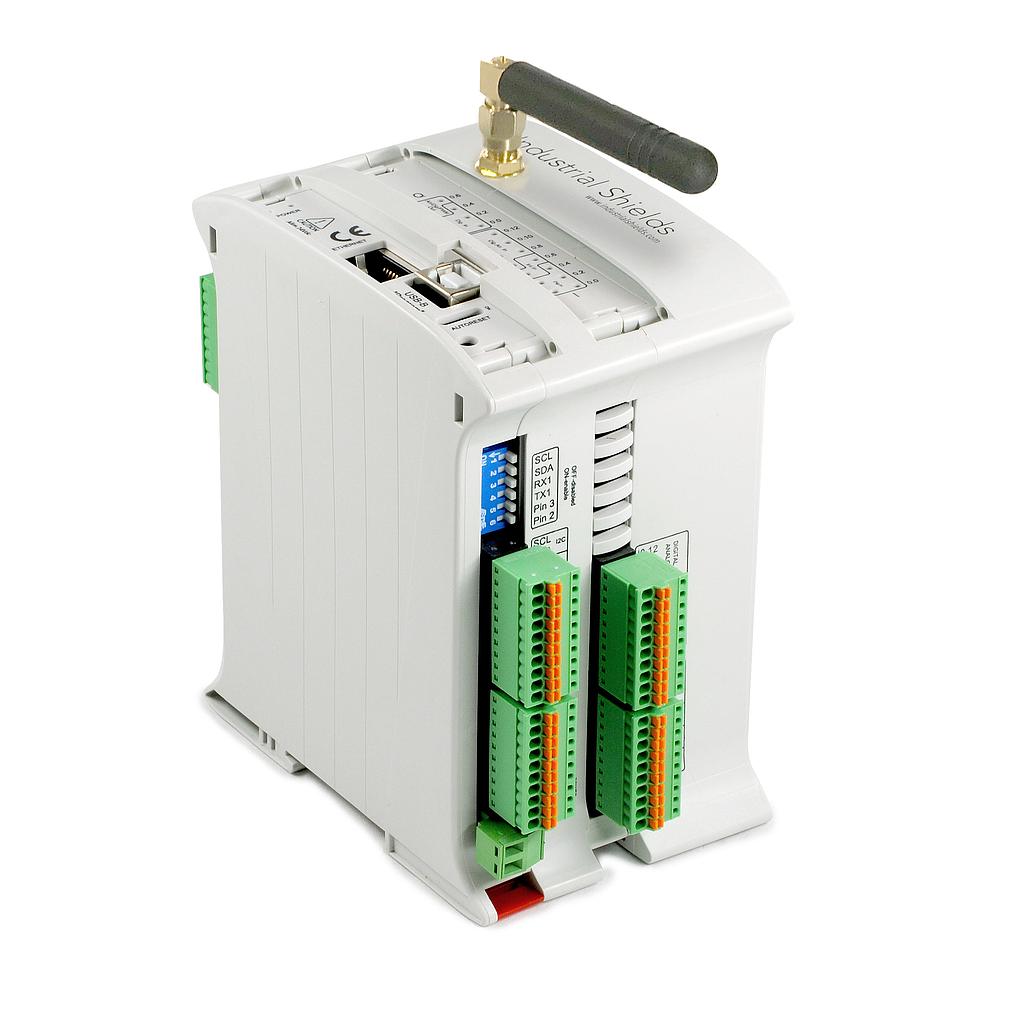

MDUINO PLC ARDUINO ETHERNET & LoRa (868 - 915MHz) 21 I/Os ANALOG/DIGITAL PLUS
$COP
13 Entradas
8 Salidas
Comunicaciones
RTC, µSD, Ethernet, USB, Full/Half Duplex RS485, RS232, I2C, Modbus
13 Entradas
8 Salidas
Comunicaciones
RTC, µSD, Ethernet, USB, Full/Half Duplex RS485, RS232, I2C, Modbus
La tecnología LoRa está conectando soluciones inteligentes
Este controlador con LoRa y basado en Arduino te permitirá trabajar con un enorme catálogo de aplicaciones de Internet de las Cosas (IoT).
El protocolo LoRaWAN junto con los dispositivos LoRa se pueden aplicar en todo tipo de sectores y soluciones como:
Energia
Edificios
Ciudades Inteligentes
Medio ambiente
Agricultura
Tratamiento de aguas
Casas inteligentes
Logística
Control Industrial
Monitoreo
– 12 Entradas: (6x) Analógicas (0-10Vdc) / Digitales (5-24Vdc) configurable mediante software. (6x) Entradas Digitales Aisladas (5-24Vdc).
– 8 Salidas: (8x) Digitales Aisladas (5-24Vdc) / (3 de las cuales) PWM Aisladas (3 de las cuales) Analógicas (0-10Vdc) configurable mediante switch.
– (1x) Puerto Ethernet. - (1x) LoRa. 2 opciones a seleccionar diferentes: 868MHZ para Europa y 915MHz para America – (1x) Puerto USB (type B). – (1x) Puerto I2C port. (Para conectar con otros Industrial Shields, sensores, modulos I/Os) – (3x) Puertos TTL. – (1x) Puertos RS-232. – (1x) Puerto HALF/FULL Duplex RS-485. – (1x) Puerto SPI externo (Usa MOSI,MISO, SS pines de Arduino) – TCP IP / Modbus TCP. / Modbus RTU – Capacidad de WebServer – Protocolos Industriales
RTC (Real Time Clock. NOTA: Es necesario el uso del puerto I2C. Ver modificación en pinout E/S) µSD Socket (usa puero SPI, selección de chip D53 pin). 100x75x115mm Montaje en carril DIN. Máx consumo.: 1.2A Memoria Flash : 256kB (8kB para bootloader) SRAM: 8kB EEPROM: 4kB Clock Speed: 16MHz *Utilizar RS485 deshabilita los pines Rx, Tx utilizados. Para la comunicación SPI es necesário seleccionar otro pin como función SELECT. (Se pueden seleccionar los pines: SDA, SCL, Rx,Tx disponibles de la placa Arduino).
Este autómata basado en Arduino (Open Source Hardware) está especialmente diseñado para su uso en un entorno profesional. Este autómata dispone de 21 E/S1, también dispone de diferentes sistemas de comunicación lo que le ofrece una gran flexibilidad y control. El PLC M-DUINO ofrece la posibilidad de expandirse con 127 módulos mediante el sistema I2C, lo que significa que puede gobernar hasta 6604 E/S en modo maestro esclavo, además de módulos adicionales de sensores, etc.
Se puede programar con la actual plataforma Arduino IDE.
El PLC M-DUINO se puede programar a través del puerto USB. También se puede configurar el autómata para ser programado de forma remota mediante el puerto Ethernet. Esto ofrece acceso inmediato a la programación, mantenimiento y control. También permite la utilización del Monitor (en el Arduino IDE) para ver el estado de todas las variables, entradas, salidas, etc. Este equipo es totalmente compatible con Ardbox y Touchberry Pi de forma instantánea lo que le ofrece una solución industrial completa.
Total Entradas | 12 |
Total Entradas Digitales Optoaisoladas (7-24Vdc) | 6 |
Entradas Digitales Optoaisladas (7-24Vdc) | 5 |
Digitales Optoaisladas Inputs (7-24Vdc) | entradas que pueden trabajar como interruptor INT (7-24Vdc) | 1 |
Entradas 10 bit Analógicas (0-10V) | Digitales (5-24Vdc) entradas configurables mediante software | 6 |
Notas de entrada – * Desde el (Xx) Digital, (Yx) se puede configurar como Analógico (Xx = Entrada digital total, Yx = Número de entrada analógica) * Desde el (Xx) Digital, (Zx) se puede configurar como Interrupción ( Xx = Entrada digital total, Zx = Número de pines de interrupción)
Salidas Totales | 8 |
Digital Optoaisladas Salidas (5-24Vdc) | 5 |
Digital Optoaisladas y PWM (5-24Vdc) | 8 bit Analógicas (0-10V) Salidas configurables mediante switch | 3 |
Salidas Relé (220Vac – 5A) | 0 |
Ethernet comunicación– 1 |
Wi-Fi & BLE (Bluetooth Low Energy) – NO |
GPRS/GSM – NO |
USB puerto (tipo B) comunicación (solo para cargar o depurar) – 1 |
Micro USB puerto (tipo B) comunicación (solo para cargar o depurar) – 0 |
I2C comunicación (interface con otros dispositivos Industrial Shields, sensores, I/Os módulos) – 1 |
Serial TTL (UART) comunicación– 1 |
RS-232 comunicación– 1 |
Half/Full Duplex RS-485 comunicación– 1 |
SPI puerto externo de comunicación (usa MOSI, MISO, SS pines de Arduino) – 1 |
RTC (Real Time Clock. NOTA: se usa puerto I2C. Ver modificación en pinout) – Si |
µSD Socket (usa puerto SPI, chip select D53 pin) – Si |
Notas de comunicación – * Cuando se usa I2C, se pierden 2 entradas
Single Board Computer (SBC) Microcontroller | Arduino Mega Original Board (ATmega 2560) |
Flash Memory (KB) | 256 |
Flash Memory que se usa para el bootloader (KB)a por el gestor de arranque (KB) | 8 |
SRAM (KB) | 8 |
EEPROM (KB) | 4 |
Clock Speed (MHz) | 16 |
Conformidad con la salud, la seguridad y la protección del medio ambiente (CE) EN61010-1 | EN61010-2-201 | EN61131-2: 2007 (Cláusula 8: Zona A / B EMC y cláusula 11: LVD) | EN61000-6-4: 2007 + A1 2011 (Emisiones) | EN 61000-6-2: 2005 (inmunidad) |
Directiva de dispositivos médicos (CE): 93/42/EEC |
Código Federal de Regulación (CFR) de la FCC para equipos electrónicos: EMC: FCC Part 15 |
RoHS: Directiva 2002/95 / CE | Restricción de sustancias peligrosas (EEE) |
UL: STD 61010-2-201 y UL STD 61010-1 | esperando auditivo final (probado) |
NCAGE (Código de entidad comercial y gubernamental – Departamento de Defensa): NCAGE 99SGB | Código de entidad comercial y gubernamental | Boot & Work Corp SL Industrial Shields |
Medidas PLC: 101×70.1×119.5 |
DIN Rail mounting |
Max. consum.: 1.2A |
Rango de voltaje de la fuente de alimentación (Vdc): 12-24 |
Consumo de energía (VAC máx.) 30 |
Temperatura de funcionamiento C: 0C-60C |
Temperatura de funcionamiento F: 32F-140F |
% De humedad relativa de funcionamiento (sin condensación): 10%-90% |
Tamaño del paquete: 13cm x 14cm x 13cm |
Packaging: Caja |
ECCN Número: EAR99H |
HTS Código: 8537.10.10.90 |
740.17 Lenguaje – 740.17 (b)(1) para autoclasificación o (b)(3) CCATS emitida: §740.17 (b)(1) |
País de origen: Spain |
Estática sensible: NO |
Nivel de sensibilidad a la humedad (MSL): MSL 1 – Ilimitada |
Sin plomo |
¿Cumple con RoHS por exención? NO |
¿Contiene Litio? Si |
Peso del Producto: 380 gram |
Compre en línea a través de nuestros distribuidores (vea el menú). Enviamos usando DHL. Recibirá sus productos en 24-72 (Europa), 3-5 días para el resto del mundo. |
Otras especificaciones técnicas: * Los pines Rx, Tx no están disponibles con RS485. Para SPI, debe elegir otro pin para la función Seleccionar (puede elegir, SDA, SCL, Rx, Tx, Pines de Arduino)
